概述

　　HXGN-12系列箱型固定式交流金属封闭开关设备（以下简称环网柜），适用于额定电压3.6-12kV、额定频率50Hz的户内交流高压成套装置。符合国家标准GB3906-91《3-35kV户内交流金属封闭开关设备》、KL404/T《户内交流高压开关柜订货技术条件》及国际是工委员会IEC-420《交流金属封闭开关设备和控制设备》标准。

型号说明及含义

技术特点

1、HXGN口12箱型固定式金属封闭开关设备（六氟化硫），柜体采用敷铝锌板经数控机床加工后钢接而成，比传统企业产品外型更加美观，柜体更加坚固，性能更加稳定，又因SF6环网柜具有体积小，结构简单，免维护，价格合理等诸多优点，深受市场的亲睐。

2、HXGN口-12箱型固定式金属封闭开关设备(六氟化硫)由四个部分组成：母线室、负荷开关室、电缆室、操作机构、联锁机构和低压控制室。

3、母线室布置在柜的上部。在母线室中主母线连接在一起，贯穿整排开关柜。

4、负荷开关室内装有一个六氟化硫负荷开关(?FLN36或者FLN56)?，负荷开关的外壳为环氧树脂浇注而成，充六氟化硫(SF6?)气体为绝缘介质，在壳体上设有观察孔。开关室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。

5、负荷开关柜有宽裕的电缆室，主要用于电缆连接，使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进朽连接，同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置。电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板和门前框可以拆下，方便电缆安装。

6、带联锁的低压室同时起到控制盘的作用。低压室内装有带位置指示器的弹簧操作机构和机械联锁装置，也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置。并可更换整个上部单元。

7、高原型时，将加大相间及相地间距，增大主元件爬电距离，增设复合绝缘材料等措施，以满足相关电气参数的要求。

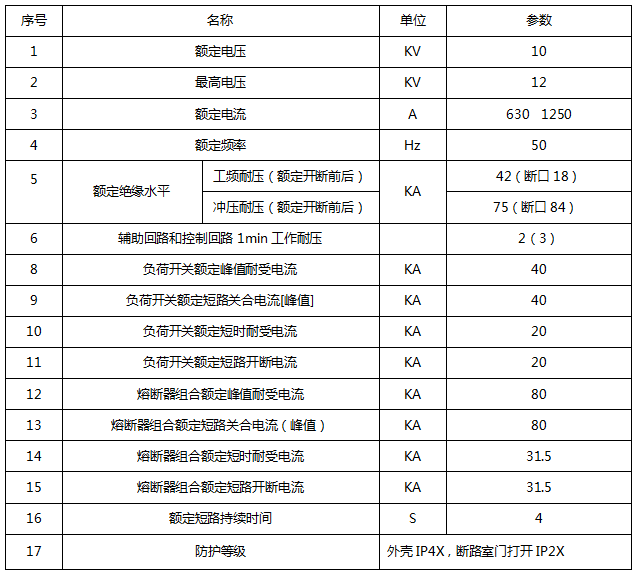

技术参数

正常使用环境

 1、正常设计海拔高度不超过1000米;如海拔高于1000米时，将按高原高海拔修正系数设计，制作时将采用满足高原高海拔的条件制作；

2、周围空气温度为-35℃~+40℃， 24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；

3、相对湿度在最高温度+40℃时不超过50% ，在较低温度时允许有较大的相对湿度，如+20℃为90% ，应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95% ，月平均值不大于90%；

4、水蒸汽曰平均值不大于2.2×10-3 Mpa ，月平均值不大于 1.8×10-3 Mpa；

5、设备安装时与垂直面的倾斜度不超过5度；

6、地震烈度不超过8度；

7、无经常性的剧烈振动；

8、周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；

订货须知

订货时用户须提供下列资料：

1、主接线方案编号；

2、二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；

3、开关柜内的电器元件的型号、规格、数量。
