概述

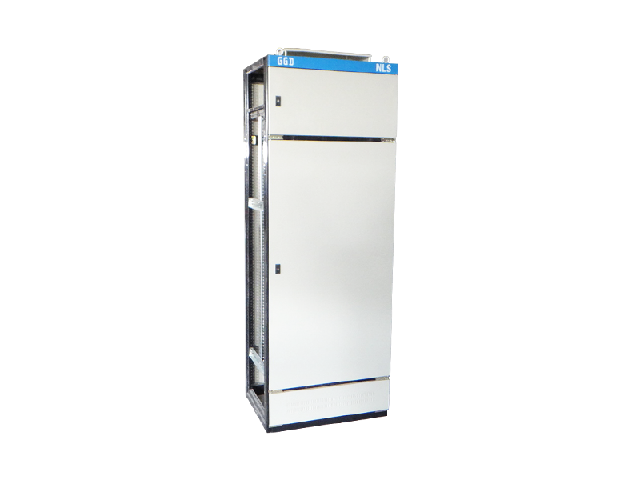

GGD型固定式交流低压开关柜符合《低压成套开关设备和控制设备》IEC439-1《低压成套开关设备》GB7251-2005?,《低压开关设备和控制设备 低压断路器》GB14048.2—94《低压开关设备和控制设备、低压断路器、低压开关、隔离开关及熔断器组合电器》GB14048.3-93等标准。参照国际IEC298的标准，具有“五防”闭锁功能。

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A配电系统，作为动力，照明及配电设备的电能转换、分配与控制之用。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

规格型号

技术参数

基本结构

1、 GGD低压开关柜按其用途可分为：受电柜、母线联络柜、, 馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜 。

2、GGD低压开关柜的柜体采用通用柜的形式，柜架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。

3、GGD低压开关柜设计时充分考虑到柜体运行中的散热问题，柜体上下两端均有不同数量的散热槽孔，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，能防止门与柜体直接碰撞，提高了产品的防护等级。

5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

6、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

正常使用环境条件

1、周围空气相对湿度在最高温度40度时不超过5%，在较低温度时允许有较大的相对温度，应考虑到由于度的变化可能会偶然产生凝露的影响

2、安装使用时，使用地点的海拔高度不超过2000M。

3、周围空气相对湿度不大于90%（+25℃）。

4、应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。　

5、开关柜安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所

6、用户有特殊要求时可与制造厂协商解决

订货须知

订货时请提供设备型号及下列资料：

1、低压配电柜产品的全型号及负载设备类型、工况及相关参数；

2、配电柜表面颜色

3、若对开关柜有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
