概述

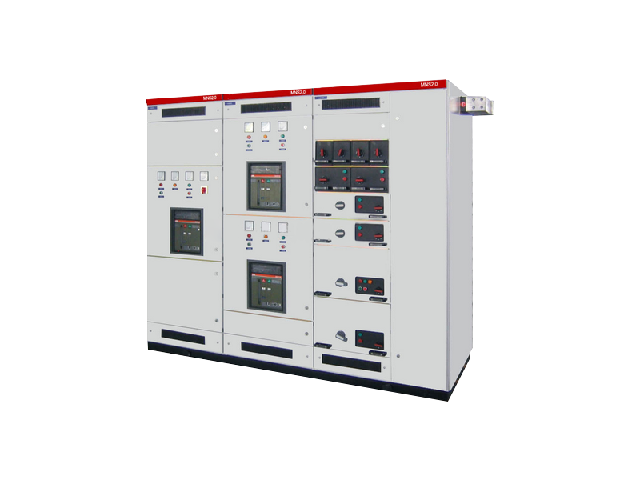

MNS型抽屉式低压开关柜是我公司根据电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的新一代抽屉式开关柜。

适用范围

适用于发电厂、发电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区、高层建筑等场所，作为交流50~60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。

产品符合标准

IEC439《低压成套开关设备》

GB7251《低压成套开关设备》

型号说明

技术参数

技术及结构特点

1、户内使用；

2、设计紧凑：以较小的空间容纳较多的功能单元；

3、本柜架为组合式装配结构，柜架的基本结构均采用优质钢板制作。结构件通用性强、组装灵活、以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要；

4、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠；?

5、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠；?

6、采用高强度阻燃型工程塑料，有效加强了防护安全性能；

7、通用化、标准化程度高，装配方便，具有可靠的质量保证；

8、柜体可按工作环境的不同要求选用相应的防护等级；

9、设备运行连续性和可靠性高。

使用环境条件

1、MNS型抽屉式低压开关柜周围空气温度：不高于+40℃、不低于-5℃，并且24小时内其平均温度不高于+35℃；

2、MNS型低压开关柜周围空气相对湿度：空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如+20℃时为90％；

3、MNS型低压开关柜安装海拔高度：不超过2000米；

4、该型抽屉式开关柜安装倾斜度：不大于5度；

5、该型抽屉式开关柜周围无剧烈震动、无爆炸性气体、化学腐蚀性气体及能破坏绝缘的尘埃的场所；

6、该型抽屉式开关柜适宜在以下温度范围内运输和储存：-25℃至+55℃，在短时间（24小时）内不超过+70℃。

订货须知

1、MNS型低压开关柜所负载设备工况及相关参数；

2、主线路方案及单线系统图；

3、二次回路原理图或原理接线图；

4、该型抽屉式开关柜的排列图及组合图、平面布置图；

5、每柜所装电器设备的详细规格及数量；

6、该型抽屉式开关柜表面颜色；

7、低压开关柜进线及出线形式；

8、若有特殊要求（如增加防护等级、使用环境比较特殊）可与我司协商订货。
