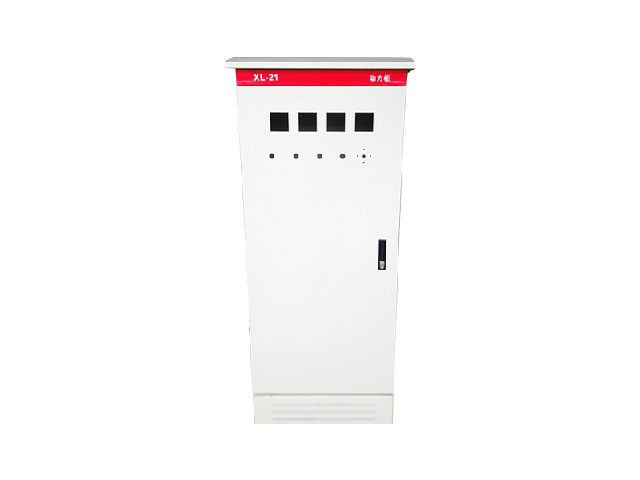

动力柜
动力柜,适用于交流50Hz、额定电压500V及以下，作为动力L型低压动力配电箱符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。适用于发电厂、变电站、大型建筑、楼宇等电力用户。
概述：
XL-21型低压动力配电箱符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。适用于发电厂、变电站、大型建筑、楼宇等电力用户。适用于交流50Hz、额定电压500V及以下，作为动力L型低压动力配电箱符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。适用于发电厂、变电站、大型建筑、楼宇等电力用户。适用于交流50Hz、额定电压500V及以下，作为动力控制及配电使用。XL-21系户内装置，靠墙安装，屏前检修。箱体具有良好的防尘特性，适合于化工厂和有灰尘场所使用。 控制及配电使用。
型号说明：
技术特点:

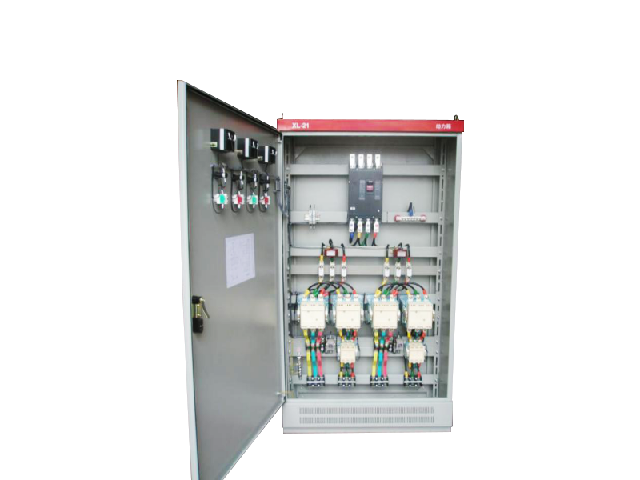

XL型动力配电箱系封闭防尘式，外壳用钢板弯制而成，刀熔组合开关操作手柄安装在箱前右柱上部，可以作为切换电源之用，配电箱前面装有一只电压表，指示汇流排母线的电压，配电箱前面有门，门打开后，配电箱内部设备敞露，便于检修维护。 XL型动力配电箱均采用新型电器组件，具有结构紧凑，检修方便，线路方案可以灵活组保等特点，配电箱除装有空气断路器和熔断器作为短路保护功能，还具有过压、欠压、缺相告警功能，箱前门可装指示电表，操作按钮和指示灯。
技术参数:
序号 | 名 称 | 参 数 |
1 | 额定电压（V） | 400 |
2 | 额定绝缘电压（V） | 660 |
3 | 额定频率（Hz） | 50 |
4 | 水平母线额定电流（A） | 见一次系统图 |
5 | 支母线（垂直母线）额定电流（A） | 见一次系统图 |
6 | 主电路插接件额定电流（A） | 与断路器、空气开关匹配 |
7 | 辅助回路插接件额定电流（A） | 10 |
8 | 相数 | 3相5线 |
9 | 防护等级 | IP30 |
10 | 辅助电路额定电压 V | AC220 |
（a） 该产品适用于频率 50Hz；Uc=380V；Ui=660V；主母线 In=630A~100A的供电系统中；配电母线 In=1000A Icw=30KA的配电系统；
（b）采用保护电路进线间接防护
（c）额定电流等级为：630A、500A、400A、315A、250A、200A、160A、100A
（d） 本系列主母线额定短时耐受电流为10KA
（e）外壳防护等级：IP30
（f）主母线容量及相应规格
电流等级（A） | 630 | 500 | 400 | 315 | 250 | 200 | 160 | 100 |
母排规格TMY(mm2) | 6*60 | 5*50 | 10*40 | 5*30 | 3*30 | 3*25 | 3*20 | 3* |
结构特点：
1. 主要功能分类：进线、馈电、电动机控制。
2. 主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。
正常使用环境条件：
1. 海拔高度不超过2000米；
2. 周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度 不低于-5℃；
3. 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%；
4.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；
5.安装时，与垂直面倾斜不超过5°；
6. 本产品适合以下温度运输、储存：-25℃--+55℃。在短时间内（不超过24小时）不超过+65℃；
7. 如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。
订货须知：
订货时请提供设备型号及下列资料：
1、产品的全型号及负载设备类型、工况及相关参数；
2、设备表面颜色
3、若有其它特殊要求（如增加防护等级、使用环境比较特殊，可与我公司协商订货）
